タイロッド技術資料

1.タイロッドの張力(T)

T=Apxlxsecθ
Ap:タイロッド取付点の反力(t/m)
l:タイロッドの取付間隔(m)
θ:水平面に対するタイロッドの傾斜角( °)

2.タイロッド最低必要径(地震時は5割増)

常時D≧ √4T/πδ
D:常時における最小必要タイロッド径(mm)
δ:常時におけるタイロッド許容応力度(N/mu)
T:常時におけるタイロッド1本にかかる張力(N)

3.腐食代

鋼矢板施工指針では5mmの腐食代を加算しますが、設計条件が多様化する現在では無意味ですので、下記質量計算から除外しております。 各設計条件に応じた腐食代を加算願います。

4.タイロッドの鋼種、径の質量表

降伏点強度をSS400(40mm未満9.4KN/cm2)(40以上8.6KN/cm2)、NTR690(17.6KN/cm2)で算出、一覧表にしました。
地震時は5割増となります。(腐食代は各設計条件により加算してください。)

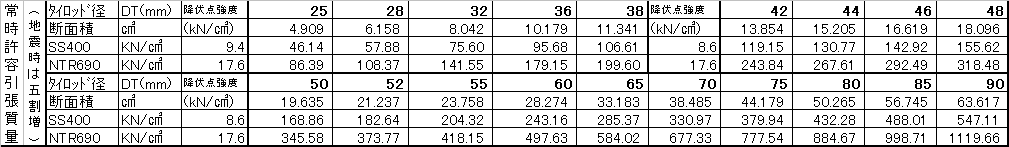

タイロッドの鋼種、径の質量表

画像クリックで拡大

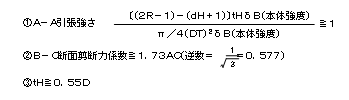

5.タイロッドリング部

タイロッドリング部

6.リングプレート

リングプレート

7.リングピン

リングピン

8.ターンバックル

ターンバックル
